變速齒輪鍛件圖的設計應考慮如下一些問題：

    （1）確定分模面位置鍛件分模位置合適與否，關系到鍛件成形、鍛件出模、材料利用率等一系列問題。確定分模面位置最基本原則是保證鍛件形狀盡可能與零件形狀相同，以及鍛件容易從鍛模型腔中取出，并要求獲得鐓粗?jǐn)D壓充填成二形的良好效果，同時考慮到開模時鍛件留在下模。因此，按該變速齒輪的復雜形狀，鍛件分模面的選擇應有兩個分模面，即凸、凹模水平分模面和左右兩半凹模垂直分模面。

    （2）余量及公差變速齒輪兩端法蘭是作為加工齒輪的毛坯，應在徑向及上下兩個端面都必須加放余量。在與花鍵軸相對應的內孔直徑上，也需加放余量。余量及公差查閱資料。

    （3）沖孔連皮根據零件的中心內孔直徑尺寸，可以擠鍛成形，但必須在孔內保留一層連皮，然后在切邊壓力機上沖除。連皮厚度應適當，若過于薄，鍛件容易發生鍛不足和要求較大的打擊力，從而導致型腔凸出部分加速磨損或打塌；若連皮太厚，雖然有助于克服上述現象，但是沖除連皮困難，使鍛件形狀走樣，而且浪費金屬。所以在設計內孔的鍛件時，必須按資料正確及合理選用連皮厚度。

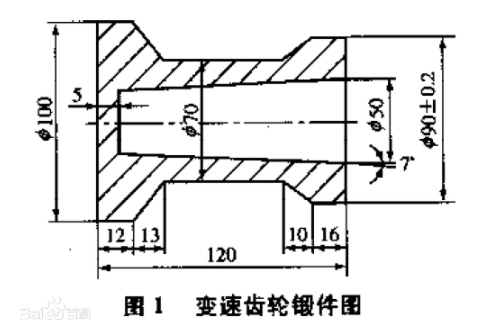

    （4）模鍛斜度它的功用是使鍛件成形后能從型腔內順利取出，但是加上模鍛斜度后會增加金屬損耗及機械加工工時，因此應盡量選用最小的模鍛斜度。變形齒輪鍛件兩端法蘭處于左右兩半凹模內，已能順利脫模，可不必設置斜度。在中心內孔軸向高度上，必須設置斜度，易使凸模退出。脫模斜度數據按資料查取。（5）圓角半徑鍛件尖角處的圓角半徑直接影響著擠鍛時的金屬流動、型腔充滿、擠鍛力、模具磨損、鍛件切削加工量和鍛件轉角處流線切斷等。按變速齒輪零件的尺寸查資料得相應的圓角半徑。根據以上所得的數據，繪制出變速齒輪鍛件圖，如圖3所示。[2]
