曲柄滑塊機構演化

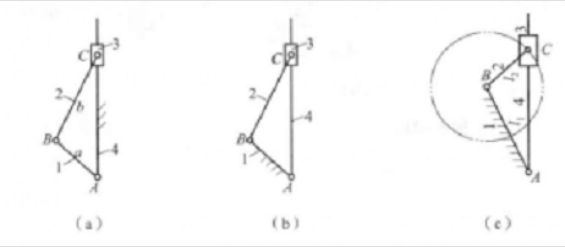

    如下圖所示曲柄滑塊機構，各構件間具有不同的相對運動．取不同的構件為機架或改變構件長度時，可以得到不同形式的機構。



    曲柄滑塊機構的演化

    導桿機構

    如圖上所示，當以構件1為機架，構件2和4為連架桿時，可得到導桿機構。由于構件4充當構件2的導路，故稱其為導桿。當曲柄2的長度大于機架1的長度時，桿2和4均可做整周轉動，稱為轉動導桿機構，常用于簡易刨床、插床等機械中。

    如上圖所示，當機架1的長度大于曲柄2的長度，導桿只能來回擺動，稱擺動導桿機構。曲柄擺動導桿機構常與其他機構組合，用于牛頭刨床和插床主運動機構中，如下圖所示。



    曲柄擺動導桿機構

    曲柄搖塊機構

    如下圖所示，當取曲柄滑塊機構中的連桿2為機架時，滑塊3只能繞G點擺動，得到曲柄搖塊機構。該機構中桿1繞B點回轉時，桿4相對搖塊3滑動，并與搖塊3一起繞C點擺動。如下圖所示，插齒機的驅動機構就是它的應用實例。



    曲柄搖塊機構

    曲柄移動導桿機構

    如下圖所示，當以滑塊3為機架時，構件2成為繞C點擺動的搖桿，AC桿做往復移動，得到曲柄移動導桿機構[1]。


    曲柄移動導桿機構
