鋼爪有缺陷的陽極導(dǎo)桿的修復(fù)處理

    淺裂紋鋼爪的修復(fù)處理

    對于裂紋較淺的鋼爪，我們僅在裂紋處刨開一個不大于60°的“V”型坡口，清除坡口內(nèi)污物、銹渣，用二氧化碳?xì)怏w保護(hù)焊補焊至鋼爪原來的形狀。

    深裂紋鋼爪、爛鋼爪和掉爪頭的修復(fù)處理

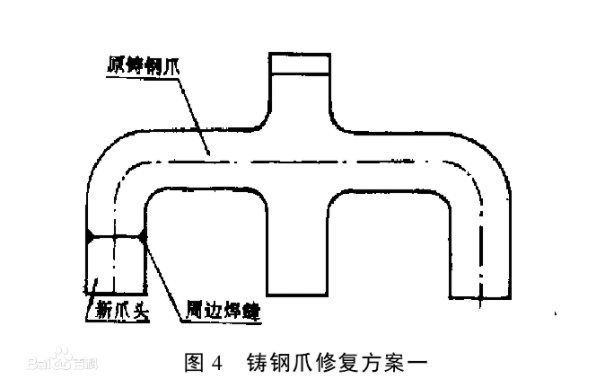

    對于這三種情況的鋼爪都得將其鋸掉，并補焊上新鋼爪。補焊新鋼爪時，我們作了兩種方案。圖4所示為第一種方案。

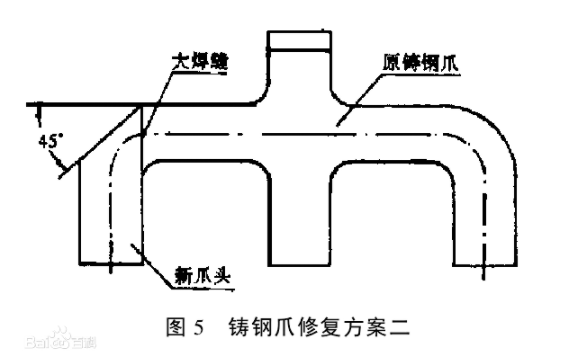

    將有缺陷的鋼爪鋸掉一截，然后開坡口補焊上一截新圓鋼。圖5所示為第二種方案。



    將鋼爪頭整個從橫梁的結(jié)合處截掉，然后焊上新的圓鋼，并在圓鋼上切掉45。的斜坡，將圓鋼的圓柱面和橫梁的端面貼在一起，自然形成一個大坡口。然后把圓鋼和橫梁焊在一起。通過這兩種方案的比較，我們認(rèn)為方案二優(yōu)于方案一，不但焊接方便、牢固，而且它的導(dǎo)電性能也優(yōu)于方案一。從修復(fù)后投入使用的情況看，按方案二修復(fù)的鋼爪完全滿足電解生產(chǎn)要求，沒有發(fā)現(xiàn)由此而引起的異?，F(xiàn)象，因此，采用了圖5所示的修復(fù)方案[3]。
