折邊機的總體結構

設計的鋰離子動力電池自動折疊封裝折邊機的總體結構如圖1所示。

采用三工位旋轉循環方式，即Ⅰ工位、Ⅱ工位和Ⅲ工位。圖1中元件1是完成后電池模具工裝，元件2是待加工電池模具工裝。將要進行封裝的鋰離子動力電池裝夾在待加工電池模具工裝中，即進入循環工作狀態。封裝完成后，鋰離子動力 電池從模具工裝中退出，即可進入下一循環。

三工位結構及工作流程

1、Ⅰ工位結構及工作流程

Ⅰ工位機械結構如圖2所示。

如需調整鋰離子動力電池到所需封裝尺寸，可以通過滾珠絲桿和調節手柄來進行調節。電池模具工裝一共有6個，利用這6個電池模具工裝可以組成不停的循環，從而達到循環工作的要求。另外，3個工位折邊刀體的折邊方式都是采用不同的角度。Ⅰ工位折邊刀體結構如圖3所示。

如圖3所示，Ⅰ工位的工作流程如下：

（1） 當Ⅰ工位的垂直方向折邊刀體通過氣缸的壓力往下運動時，鋰離子動力電池被折起30°。

（2） 由于氣缸的壓力作用，Ⅰ工位的垂直方向折邊刀體將會使得直線導軌往前運動。

（3） 由于Ⅰ工位的水平方向折邊刀體的斜口刀體的作用，被折起30°的鋰離子動力電池折邊移動至水平狀態。

（4） 在移動至水平狀態的同時，Ⅰ工位的水平方向折邊刀體退回，第一次折邊完成。

2、Ⅱ工位結構及工作流程

Ⅱ工位機械結構如圖4所示。

Ⅱ工位折邊刀體結構如圖5所示。

如圖5所示，進入Ⅱ工位后，Ⅱ工位的折邊刀體在氣缸壓力的作用下開始向下運動，同時由于刀體加熱溫度和氣缸壓力雙方面共同作用，鋰離子動力電池就封裝完成了。

3、Ⅲ工位結構及工作流程

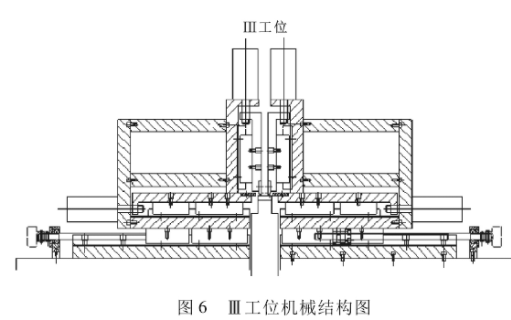

Ⅲ工位機械結構如圖6所示。

Ⅲ工位折邊刀體結構如圖7所示。

如圖7所示，Ⅲ工位的工作流程如下：

（1）Ⅲ工位的垂直方向折邊刀體往下運動，鋰離子動力電池將被再次折起30°。

（2）Ⅲ工位的水平方向折邊刀體往前移動，由于平口折邊刀體的作用，同時利用刀體加熱溫度和氣缸壓力，可以完成鋰離子動力電池的封裝和整形。

（3） 鋰離子動力電池的封裝和整形完成后，鋰離子動力電池從模具工裝中退出，從而進入下一次循環。
