液壓傳動系統的基本回路

    綜述

    由有關液壓元件組成，用來完成特定功能的典型油路。任何一個液壓傳動系統都是由幾個基本回路組成的，每一基本回路都具有一定的控制功能。幾個基本回路組合在一起，可按一定要求對執行元件的運動方向、工作壓力和運動速度進行控制。根據控制功能不同，基本回路分為壓力控制回路、速度控制回路和方向控制回路。

    壓力控制回路

    用壓力控制閥(見液壓控制閥)來控制整個系統或局部范圍壓力的回路。根據功能不同，壓力控制回路又可分為調壓、變壓、卸壓和穩壓4種回路。

    ①調壓回路：這種回路用溢流閥來調定液壓源的最高恒定壓力，圖中的溢流閥就起這一作用。當壓力大于溢流閥的設定壓力時，溢流閥開口就加大，以降低液壓泵的輸出壓力，維持系統壓力基本恒定。

    ②變壓回路：用以改變系統局部范圍的壓力，如在回路上接一個減壓閥則可使減壓閥以后的壓力降低；接一個升壓器，則可使升壓器以后的壓力高于液壓源壓力。

    ③卸壓回路：在系統不要壓力或只要低壓時，通過卸壓回路使系統壓力降為零壓或低壓。

    ④穩壓回路：用以減小或吸收系統中局部范圍內產生的壓力波動，保持系統壓力穩定，例如在回路中采用蓄能器。

    速度控制回路

    通過控制介質的流量來控制執行元件運動速度的回路。按功能不同分為調速回路和同步回路。

    ①調速回路:用來控制單個執行元件的運動速度,可以用節流閥或調速閥來控制流量，如圖中的節流閥就起這一作用。節流閥控制液壓泵進入液壓缸的流量（多余流量通過溢流閥流回油箱），從而控制液壓缸的運動速度，這種形式稱為節流調速。也可用改變液壓泵輸出流量來調速，稱為容積調速。

    ②同步回路：控制兩個或兩個以上執行元件同步運行的回路，例如采用把兩個執行元件剛性連接的方法，以保證同步；用節流閥或調速閥分別調節兩個執行元件的流量使之相等,以保證同步；把液壓缸的管路串聯,以保證進入兩液壓缸的流量相同，從而使兩液壓缸同步。

    方向控制回路

    在液壓系統中,起控制執行元件的起動、停止及換向作用的回路,稱方向控制回路。方向控制回路有換向回路和鎖緊回路。關于機動—液動換向回路的控制方式和換向精度等問題,在磨床液壓系統中敘述。
    圖一

    圖1所示為手動轉閥(先導閥)控制液動換向閥的換向回路?；芈分杏幂o助泵2提供低壓控制油,通過手動先導閥3(三位四通轉閥)來控制液動換向閥4的閥芯移動,實現主油路的換向,當轉閥3在右位時,控制油進入液動閥4的左端,右端的油液經轉閥回油箱,使液動換向閥4左位接入工件,活塞下移。當轉閥3切換至左位時,即控制油使液動換向閥4換向,活塞向上退回。當轉閥3中位時,液動換向閥4兩端的控制油通油箱,在彈簧力的作用下,其閥芯回復到中位、主泵1卸荷。這種換向回路,常用于大型壓機上。

    在液動換向閥的換向回路或電液動換向閥的換向回路中,控制油液除了用輔助泵供給外,在一般的系統中也可以把控制油路直接接入主油路。但是,當主閥采用M型或H型中位機能時,必須在回路中設置背壓閥,保證控制油液有一定的壓力,以控制換向閥閥芯的移動。在機床夾具、油壓機和起重機等不需要自動換向的場合,常常采用手動換向閥來進行換向。

    為了使工作部件能在任意位置上停留,以及在停止工作時,防止在受力的情況下發生移動,可以采用鎖緊回路。

    采用O型或M型機能的三位換向閥,當閥芯處于中位時,液壓缸的進、出口都被封閉,可以將活塞鎖緊,這種鎖緊回路由于受到滑閥泄漏的影響,鎖緊效果較差。
    圖2

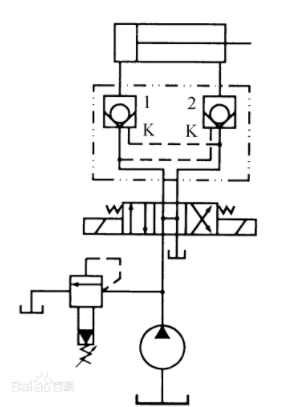

    圖2是采用液控單向閥的鎖緊回路。在液壓缸的進、回油路中都串接液控單向閥(又稱液壓鎖),活塞可以在行程的任何位置鎖緊。其鎖緊精度只受液壓缸內少量的內泄漏影響，因此，鎖緊精度較高。采用液控單向閥的鎖緊回路,換向閥的中位機能應使液控單向閥的控制油液卸壓(換向閥采用H型或Y型),此時,液控單向閥便立即關閉,活塞停止運動。假如采用O型機能,在換向閥中位時,由于液控單向閥的控制腔壓力油被閉死而不能使其立即關閉。
