變頻空調原理

    變頻空調器按工作原理可以分為交流變頻和直流變頻兩種方式。自從1997年中國第一臺變頻空調器誕生，此間變頻空調器的變頻方式經歷了從交流變頻到直流變頻的技術革新歷程[4]。

    交流變頻

    1、公式

    交流變頻依據原理：n=60f（1-s）/p

    n—電機的轉速（r/min）；

    s—轉差率（%）；

    f—頻率（Hz）；

    p—磁極對數。

    從上式可以看出，交流變頻是通過改變變頻壓縮機的供電頻率，在p與s不變的情況下，壓縮機的轉速會隨頻率的變化而變化。

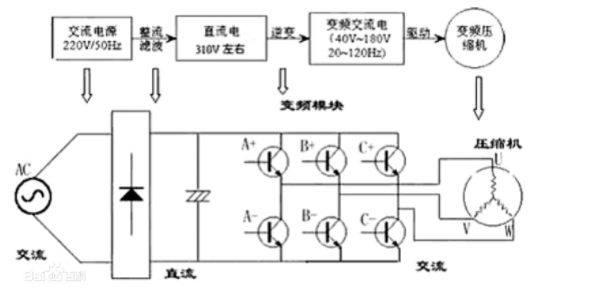

    交流變頻原理如圖
    交流變頻工作原理方框圖

    所示，是把220V、50HZ工頻交流電轉換為310V直流電源，并把它送到逆變器（大功率晶體管開關組合），又稱功率模塊，為其提供工作電壓；同時根據室溫和設定溫度的溫差，通過微處理器運算，產生一個控制信號（PWM脈沖信號），也送入逆變器；然后由三相逆變器將直流電轉變?yōu)轭l率可調的三相交流電（合成波形近似正弦波），驅動變頻壓縮機運轉，使壓縮機電機的轉速隨電源頻率的變化做相應地變化，從而調節制冷（熱）量。

    2、變頻器的結構與原理

    PWM控制，又稱電壓、頻率比例調制方式。在調節頻率的同時，不改變脈沖電壓幅度的大小，而是改變脈沖的占空比，可以實現變頻也變壓的效果。這種方法稱為PWM（PuleWidthModulation）調制，PWM調制可以直接在逆變器中完成電壓與頻率的同時變化，控制電路比較簡單。

    逆變器。這一部分指的是完成直流到交流的逆變過程，用于驅動變頻壓縮機運轉的三相逆變器。如圖所示，變頻空調通常采用6個絕緣柵極晶體管構成大功率晶體管開關組合，又稱功率模塊。6個晶體管的狀態決定了電機繞組中電流的方向，而開關動作的快慢決定了通入電機繞組中電流的頻率；開關脈沖依次控制它們通斷，切換一次后，電機就轉動一周；如果每秒鐘切換100次，則電機的轉速就是100r/s。在實際應用中，多采用變頻模塊加上外圍的電路（如開關電源電路）組成。
    交流變頻功率模塊示意圖

    直流變頻

    1、直流變頻原理

    我們把采用無刷直流電機作為壓縮機電機的空調器稱為“直流變頻空調”，這樣稱呼從概念上來說是不確切的，因?yàn)橹绷髯冾l空調器的變頻方式與交流變頻一樣，也采用的是交—直—交方式，供給壓縮機的電壓還是交流電，但人們已經習慣將采用無刷直流電機的變頻空調器稱為直流變頻空調器。直流變頻空調器關鍵在于采用了無刷直流電機作為壓縮機電動機。直流變頻空調器分為兩類：一類是只有壓縮機電機采用無刷直流電機；另一類是不只壓縮機，室內風機、室外風機都采用了無刷直流電機，這就是全直流變頻空調器。所以，直流變頻空調器相對與交流變頻空調器而言，具有更大的節能優勢。

    直流電機轉速公式n=U/Cφ

    n為電機的轉速（r/min）；

    C為電極常數，與電機構造有關；

    U為定子輸入電壓（V）；

    φ為磁極磁通。

    從上式可以看出，直流變頻空調器通過改變壓縮機的供電電壓，從而改變壓縮機的轉速，進而改變制冷（熱）量。如圖

    直流變頻工作原理方框圖

    所示，直流變頻空調器控制原理與交流變頻空調器基本一樣，所不同的是交流變頻技術調節的是頻率，而直流變頻技術調節的是電壓。

    2、變頻器的結構與原理

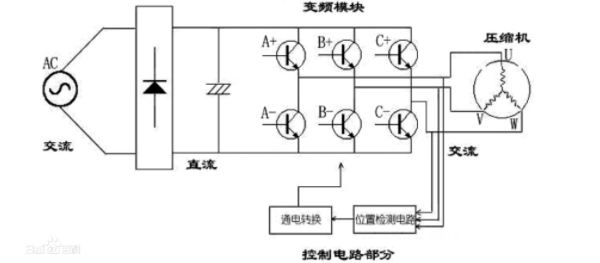

    直流與交流變頻主電路差別不大，變頻模塊之前電路完全相同；如圖

    直流變頻功率模塊示意圖

    所示不同之處在于交流變頻壓縮機無反饋控制信號，而直流變頻壓縮機有三相轉速反饋控制信號。
