按鈕工作原理

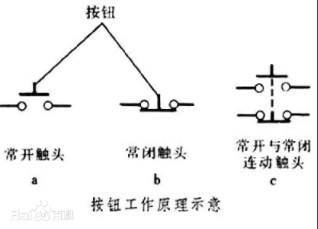

    按鈕工作原理示意

    按鈕是一種人工控制的主令電器。主要用來發布操作命令，接通或開斷控制電路，控制機械與電氣設備的運行。按鈕的工作原理很簡單（見圖1)對于常開觸頭（圖a）,在按鈕未被按下前,電路是斷開的,按下按鈕后,常開觸頭被連通,電路也被接通；對于常閉觸頭（圖b），在按鈕未被按下前，觸頭是閉合的，按下按鈕后，觸頭被斷開，電路也被分?jǐn)?。由于控制電路工作的需要，一只按鈕還可帶有多對同時動作的觸頭(圖c)。

    按鈕的用途很廣，例如車床的起動與停機、正轉與反轉等；塔式吊車的起動，停止，上升，下降，前、后、左、右、慢速或快速運行等，都需要按鈕控制。
