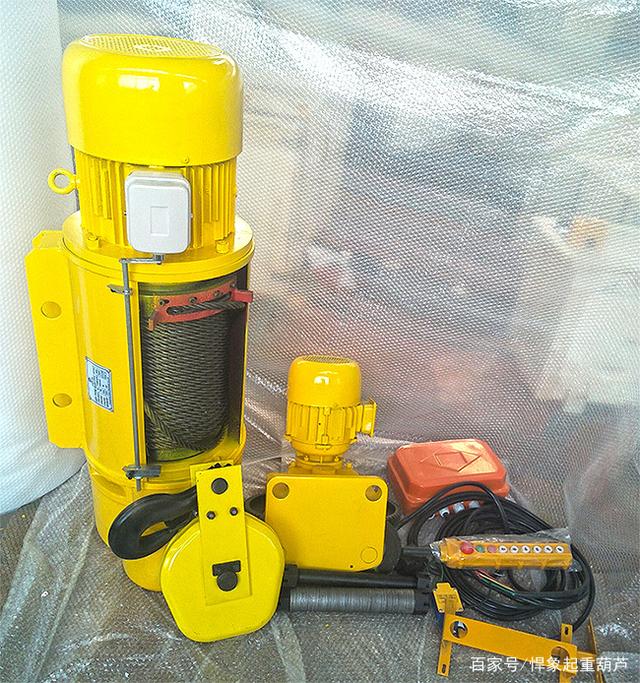

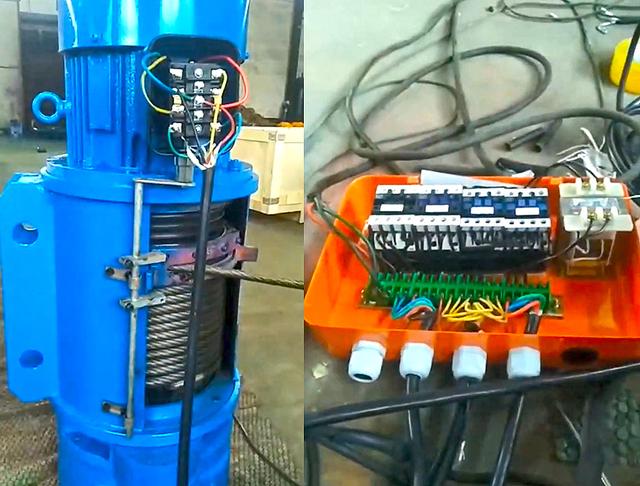

CD1電動葫蘆，MD1電動葫蘆控制箱結構原理：電動葫蘆控制箱由箱體、接觸器、變壓器、接線端子等組成?？刂葡鋬炔康碾娐吩O備直接與控制手柄或無線遙控連接。也可根據(jù)要求使用不同長度的多芯電纜和手電門。

CD1MD1電動葫蘆控制接線示意圖

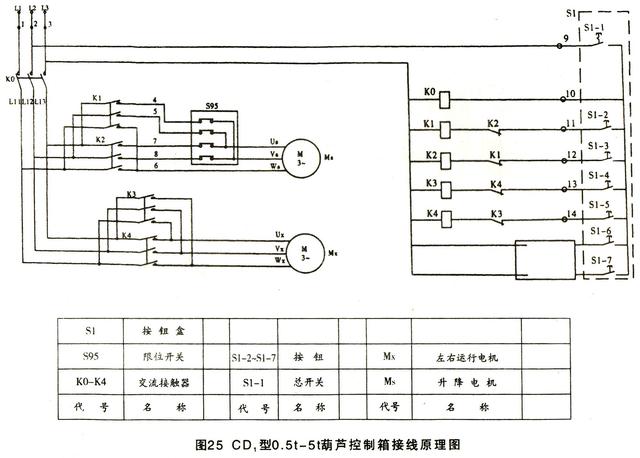

1、CD1型0.5t-5噸電動葫蘆控制接線原理圖

代號及名稱：S1按鈕盒、S95限位開關、KO-K4交流接觸器、S1-2～S1-7按鈕、S1-1總開關、Mx左右運行電機、Ms升降電機。

CD1MD1電動葫蘆控制接線示意圖

2、CD1型10t-16噸電動葫蘆控制接線原理圖

代號及名稱：S1按鈕盒，S95限位開關，KO-K4交流接觸器，T1控制變壓器，S1-2～S1-7按鈕，S1-1總開關，Mx1 Mx2 左、右運行電機，Ms升降電機。

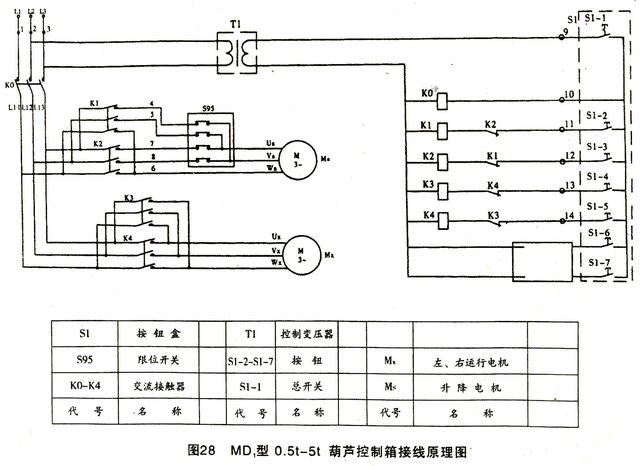

3、MD1型0.5t-5噸電動葫蘆控制接線原理圖

代號及名稱：S1按鈕盒，S95限位開關，KO-K4交流接觸器，T1控制變壓器，S1-2～S1-7按鈕，S1-1總開關，Mx 左、右運行電機，Ms升降電機。

CD1MD1電動葫蘆控制接線示意圖

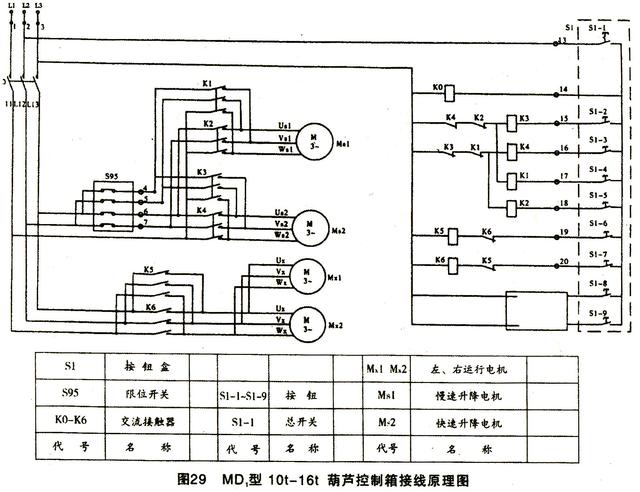

4、MD1型10t-16噸電動葫蘆控制接線原理圖

代號及名稱：S1按鈕盒，S95限位開關，KO-K6交流接觸器，S1-1～S1-9按鈕，S1-1總開關，Mx1 Mx2 左、右運行電機，Ms1慢速升降電機、Ms2快速升降電機。

CD1MD1電動葫蘆控制接線示意圖

CD1電動葫蘆，MD1電動葫蘆按鈕開關的操作電壓一般為380V或36V（低壓），非特殊訂貨按380V控制電壓配電器，根據(jù)按鈕開關上所示方向符號，正確按壓按鈕，可以控制電動葫蘆的上下左右動作。
