下載手機APP 電動葫蘆是目前應用最廣泛的起重機械，而楔塊固定是電動葫蘆最常用的鋼絲繩端固定方式之一。電動葫蘆的型式、基本參數、技術條件、試驗方法等有行業標準加以規范，但在電動葫蘆鋼絲繩端楔塊固定方面卻無明確標準要求，因而未引起起重機械制造、安裝、檢驗、使用單位的重視。鋼絲繩端楔塊的安裝固定不到位和材料缺陷是引發吊物墜落事故的重要原因之一。
起重機械的安裝（包括新裝、移裝）、改造、重大修理監督檢驗是指起重機械施工過程中，在施工單位自檢合格的基礎上，由國家質量監督檢驗檢疫總局核準的檢驗機構對施工過程進行的強制性、驗證性檢驗，施工監檢包括對施工過程中涉及安全性能的項目進行監檢和對施工單位質量保證體系運轉情況的抽查。本文以某電動葫蘆橋式起重機安裝監督檢驗過程中發現的電動葫蘆鋼絲繩端固定楔塊破裂造成試驗載荷墜落的缺陷為例，分析其產生原因，同時提出了改進方法及今后監檢的對策。
2監檢基本情況：
筆者對一臺電動葫蘆橋式起重機（額定載荷：5t跨度：14.1m；起升速度：8m/min；大車運行速度：20m/min；小車運行速度：20m/min；工作級別：A3；操縱方式：地面隨行操縱）實施安裝監督檢驗，當起吊額定載荷做下降制動試驗時，在制動載荷的作用下，繩端固定楔塊突然破裂（如圖1所示）從楔套擠出，造成固定端繩頭脫落（如圖2所示），導致吊鉤組和試驗載荷墜落。
3原因分析：
3.1楔塊選型不當
3.1.1楔塊固定的標準（規范）要求
(1)TSGQ7015-2016《起重機械定期檢驗規則》：
C4.3.2鋼絲繩固定中要求“用楔塊固定時，楔套無裂紋，楔塊無松動”。
(2)GB6067.1-2010《起重機械安全規程第1部分：總則》：
4.2.1.5鋼絲繩端部的固定和連接應符合如下要求：“用楔塊、楔套連接時，楔套應用鋼材制造。連接強度不應小于鋼絲繩最小破斷拉力的75%”。
(3)GB/T5973-2006《鋼絲繩用楔形接頭》：
3.1楔形接頭、3.2楔套規定了鋼絲繩用楔形接頭的型式和尺寸，如規格為14的楔塊，適用鋼絲繩公稱直徑d>12mm～14mm;
4技術要求：“楔的材料采用不低于GBT9439-1988中規定的HT200灰鑄鐵件；楔套和楔表面應光滑平整，尖棱和冒口應除去，并不應有降低強度和明顯有損外觀的缺陷（如氣孔、裂紋、疏松、夾沙、鑄疤等）；楔形接頭使用時應合理安裝”。
上述規程、標準中除GB/T5973-2006對楔塊固定有具體的型式、尺寸及技術要求外，其他的都是滿足功能需要的規定。但目前電動葫蘆所用的楔塊、楔套與GB/T5973-2006中所規定的型式和尺寸大不相同，如：電動葫蘆楔塊因安裝在葫蘆外殼的需要，其腹部有與外殼相配合的弧度，而GB/T5973-2006中的楔塊則無此弧度。電動葫蘆所使用的楔塊和楔套無統一的國家或行業標準，依據的是各電動葫蘆制造廠家的設計圖紙。因此，部分起重機安裝單位不重視楔塊選用，如選用不帶繩槽的楔塊、選用符合GB/T5973-2006規定的通用楔塊（腹部無弧度）等。
3.1.2本案例中楔塊的選用
GB/T5973-2006中的楔塊只承受壓應力，材料采用不低于GB/T9439-1988中規定的HT200灰鑄鐵件即可。本案例中起重機施工單位選用的是符合GB/T5973-2006的通用楔塊（如圖1所示），腹部無弧度，所以該楔塊在吊重后受到彎矩的作用。該楔塊的抗拉強度、塑性及彈性模量都遠低于碳素鋼，在吊重后產生的沖擊彎矩的反復作用下，易發生破裂而使鋼絲繩脫落。
3.2楔塊材料缺陷

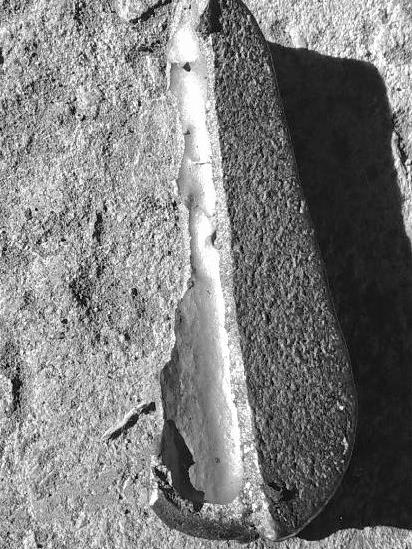

該楔塊采用HT200灰鑄鐵鑄造。檢驗現場發現楔塊已破裂成兩半，楔塊內有直徑約6mm、長度約70mm柱形孔洞，是一種典型的鑄造缺陷，其形成的主要原因是在鑄造過程中氣體未在金屬液結殼之前及時逸出，在鑄件內生成的孔洞類缺陷。這些孔洞將會減小鑄件的有效承載面積，且在氣孔周圍會引起應力集中而降低鑄件的抗沖擊性和抗疲勞性?，F(xiàn)場額載下降制動試驗時，制動載荷直接導致楔塊破裂從楔套擠出，造成鋼絲繩一端繩頭脫落。
4優化建議：
(1）楔塊的制造單位在楔塊鑄造時應采取有效的方法制定相應的工藝流程防止氣孔和其他缺陷的產生，并在產品出廠進行仔細檢查；電動葫蘆制造單位應選用符合設計要求的楔塊，包括型式、尺寸、技術要求、楔塊與葫蘆外殼的配合尺寸。
(2）起重機施工單位在施工過程中應嚴格按照電動葫蘆制造單位的設計要求選用配套的楔塊，重視對鋼絲繩端固定的檢查，并對安裝過程的每個階段進行自檢，如實進行載荷試驗。
